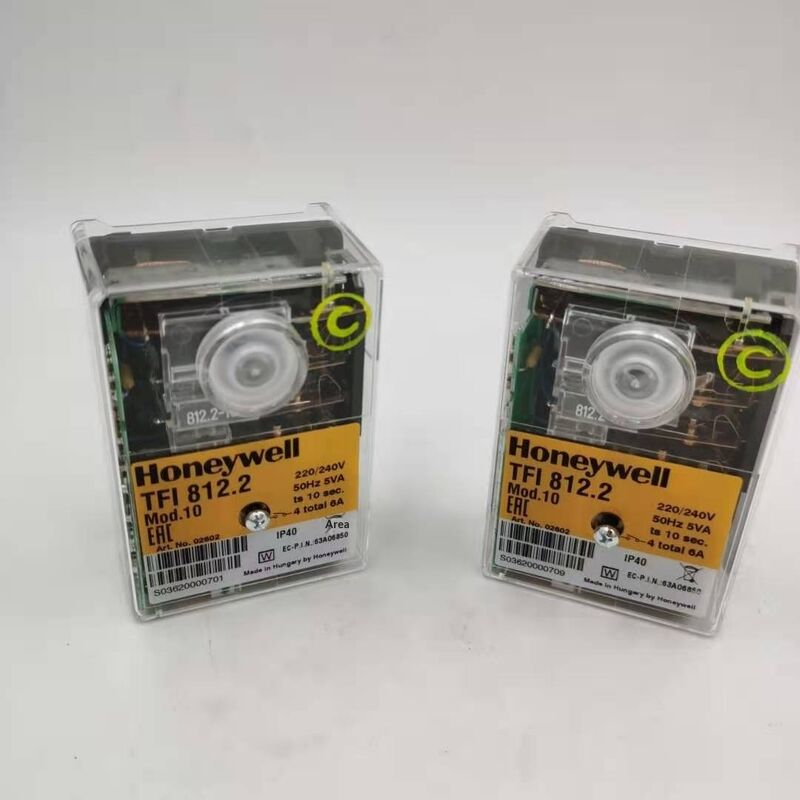

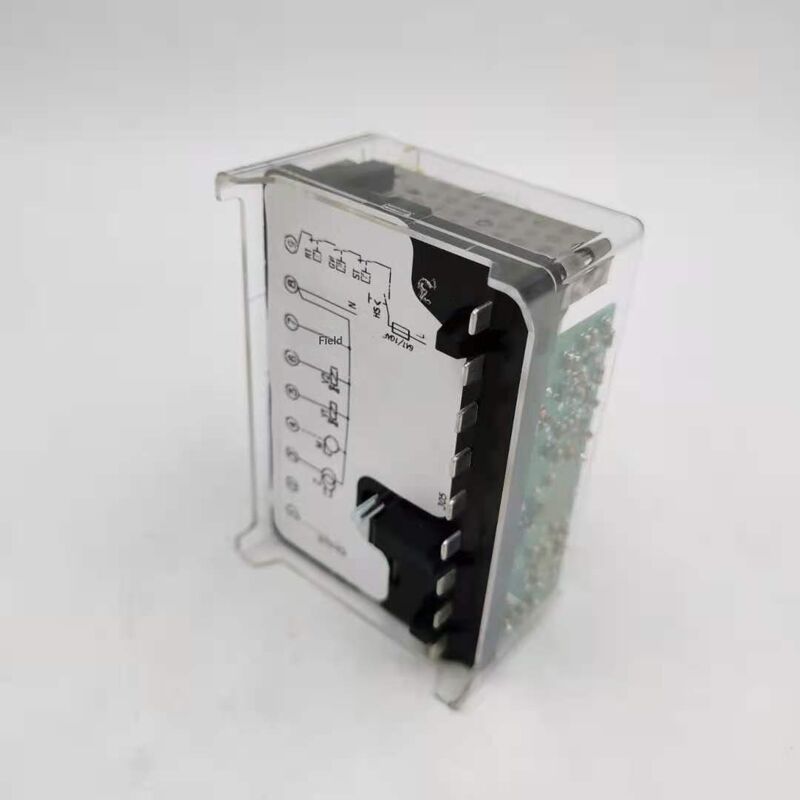

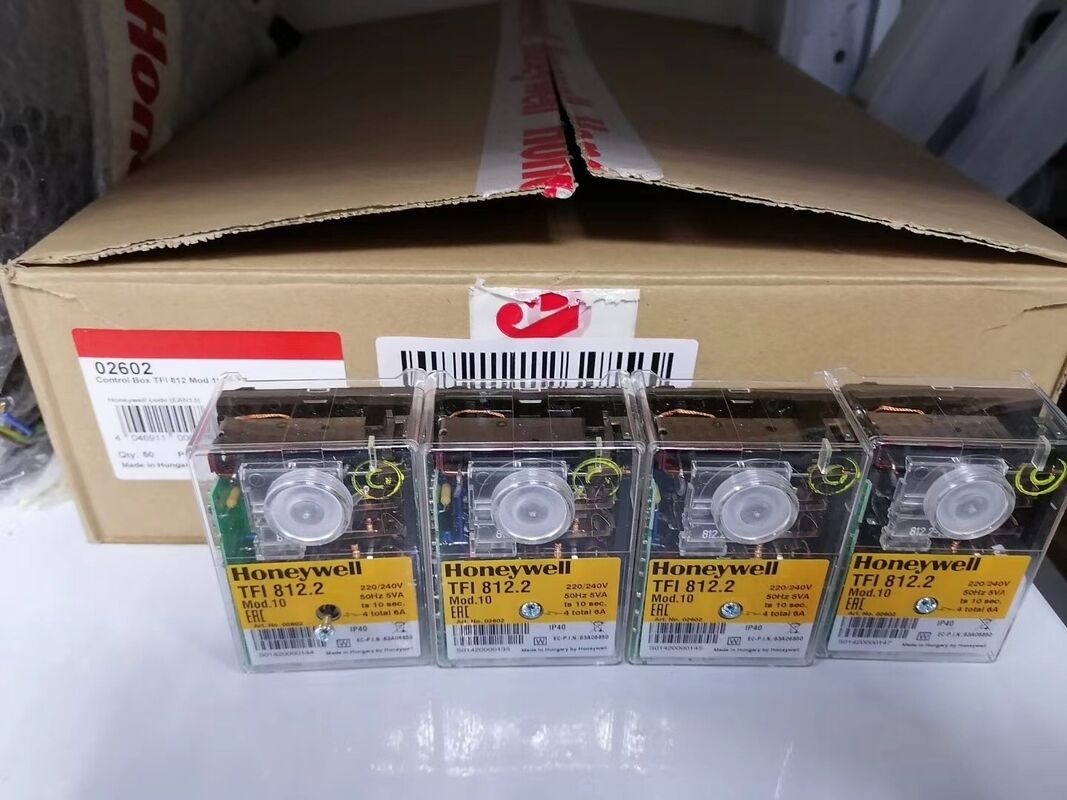

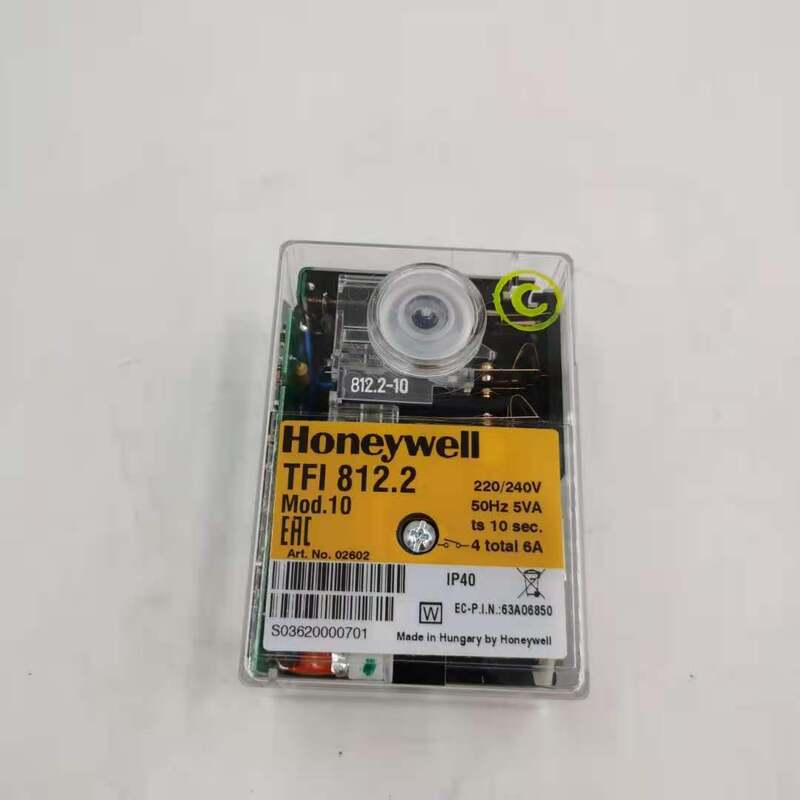

Controller bruciatore a gas TFI 812

Per il controllo di bruciatori a gas atmosferici a due stadi

Rilevatori di fiamma disponibili:

-sonda a ioni

-rivelatore a infrarossi

§Ed è un dispositivo di accensione elettronica che produce un'interferenza elettromagnetica minima, il che è importante per la necessità di conformarsi a EN55014 per il bruciatore. ZT931 La corrente è molto bassa, anche il consumo di energia è basso.

• §TFI 812.2 Controller per bruciatori a gas per il controllo e il monitoraggio di dispositivi di combustione a gas atmosferici. Hanno superato la norma DIN 4788 parte 3 edizione 04.89 e le norme europee EN298 Certificazione e test. Sono adatti anche per riscaldatori d'aria stazionari. (Secondo la norma DIN 4794)

§Il controller è progettato con le massime prestazioni di sicurezza per prevenire fluttuazioni di tensione. Se la tensione scende al di sotto dell'intervallo consentito, l'operazione verrà interrotta e il controller impedirà la ripetizione della procedura di avvio automatico. In questo modo, la sicurezza del sistema non sarà compromessa. La tensione di rete è troppo bassa e pericolosa.

• §È possibile installare il reset remoto FR870 (n. 70700) ed è consentita anche l'operazione di reset remoto. (Rif. n. 750 File)
• §TFI 812 mod. 5 può essere sostituito in TFI 712 F, allo stesso tempo TFI 812 mod. 10 può anche essere utilizzato come alternativa a TFI 712.
• §Non è necessario ricablare o sostituire la base di base quando il prodotto viene sostituito. L'altezza dei prodotti può essere variata allungando il pulsante di reset (n. 70601) per compensare.
• §TFI 812.1 e TFI 812.2 La differenza TF1 812.2 con una funzione di protezione automatica contro la riduzione della tensione. Altrimenti, saranno esattamente uguali indipendentemente dal funzionamento, anche
• Modello
• TFI 812.2 mod. 5 Intervallo di sicurezza 5 Secondi

Tempo di pre-ignizione circa 15 Secondi

La capacità specifica effettiva si prega di fare riferimento all'ambiente di applicazione effettivo e alle istruzioni specifiche delle norme per apparecchi a gas

TFI 812.2 B mod.5 dito - Senza pre-ignizione

Durata approssimativa di pre-ignizione 10 Secondi

La capacità specifica effettiva si prega di fare riferimento all'ambiente di applicazione effettivo e alle istruzioni specifiche delle norme per apparecchi a gas

TFI 812.2 B mod.5 dito - Senza pre-ignizione

TFI 812.2 B mod.10 dito - Senza pre-ignizione

Parametri tecnici

Tensione operativa 220 / 240 V (-15... + 10%)

50 Hz (40 - 60 Hz)

Fusibile bruciato 10 A corrente istantanea o 6 A corrente continua

Consumo di energia 5 VA

Durata di pre-ignizione 15 o 10 Secondi

Ritardo, tempo di post-ignizione Nessuno

Intervallo di sicurezza 5 o 10 Secondi

Ritardo del secondo fuoco circa 20 Secondi

Ritardo di reset dopo blocco circa 60 Secondi

Temperatura ambiente di lavoro ammissibile -20° C a 60° C

Sensibilità 1.5 mA

Corrente di ionizzazione minima richiesta 2 - 3 mA

Classe di isolamento sonda a ioni Sonda verso terra

Maggiore di 50 M Resistenza

Capacità di deviazione Sonda verso terra

Inferiore a 1000 pF

(Cavo più lungo 20 m)

Grado di protezione IP 44

Peso base inclusa 250 g

Posizione di installazione Posizione arbitraria

HS

§Ed è un dispositivo di accensione elettronica che produce un'interferenza elettromagnetica minima, il che è importante per la necessità di conformarsi a EN55014 per il bruciatore. ZT931 La corrente è molto bassa, anche il consumo di energia è basso.

• §L'alimentazione è un connettore a tre fili ampiamente utilizzato. La spina della bobina del trasformatore può essere sostituita.
• Connessione:

Linea di fase / Linea centrale / Terra Connettore a spina 3 AMP

• 6,30 x 0,8 mm

Alta tensione ø 4 mm Spina o ø 1 mm Spina

Corrente primaria 0,25 A

Impostazione nominale Intermittente

Entro tre minuti 33% E.D.

Livello di interferenza 0875)

Tensione di accensione 1 x 14 kV

Corrente secondaria 40 mA rms

Frequenza secondaria 20 kHz

Intervallo scintilla 3 - 5 mm

Cavo di accensione Plug and Play

Grado di protezione IP 40

Temperatura ambiente di lavoro -10° C... 60° C

Posizione di installazione Arbitraria

Peso 280 g
